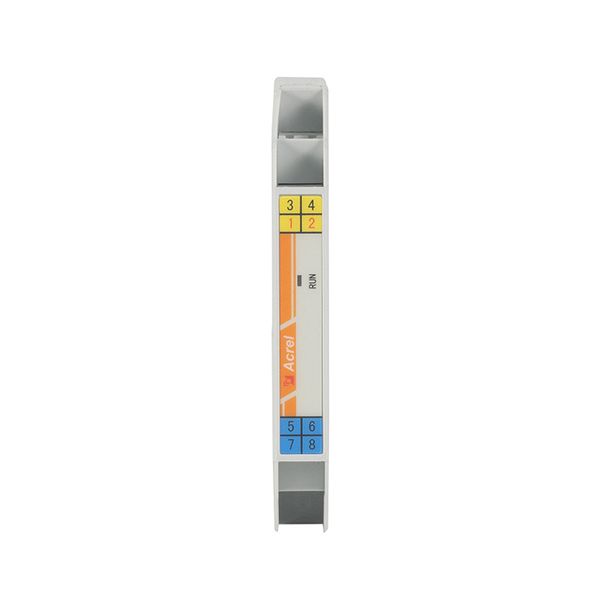

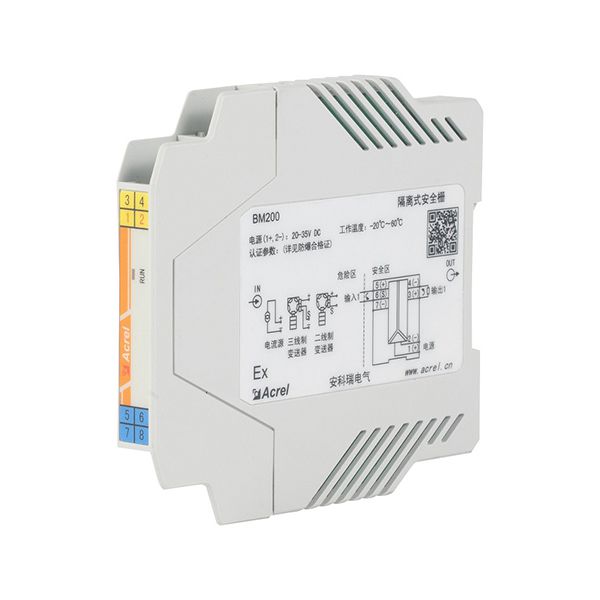

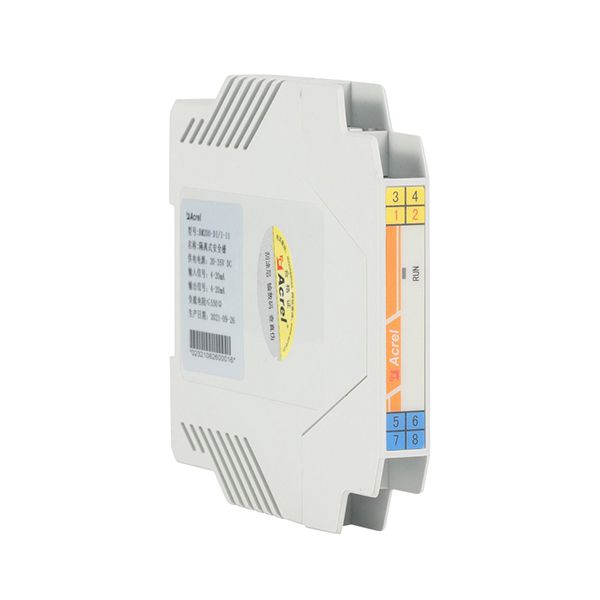

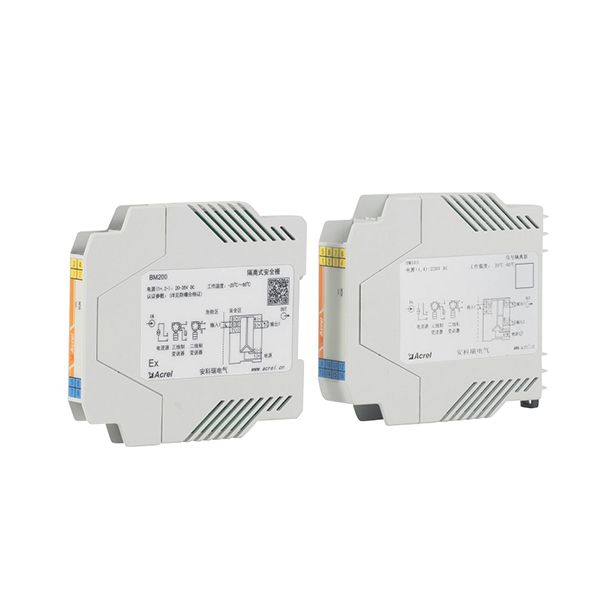

Penghalang Keamanan Terisolasi, BM200
Penghalang keamanan terisolasi BM200 dapat mengirimkan sinyal antara area aman dan area berbahaya, dan membatasi transfer energi dari area aman ke area berbahaya yang disebabkan oleh kesalahan. Tegangan, arus, suhu, sinyal resistansi yang dihasilkan oleh peralatan (pemancar) di sisi berbahaya diisolasi dan diubah menjadi sinyal tegangan dan arus linier yang sesuai yang dikeluarkan ke area aman. Produk memerlukan sumber daya independen, dan input/output/sumber daya yang diisolasi. Ini dapat digunakan dalam peralatan pemancar sumber arus, dua-kawat, dan tiga-kawat.
Spesifikasi
| Jenis saluran | Input satu arah dan output satu arah, input satu arah dan output dua arah, input dua arah dan output dua arah |
| Tipe input | Arus/Tegangan/Resistensi Termal Pt100/Resistansi/Termokopel |
| Sinyal input | 0~20mA /4~20mA 0~5V /0~10V /1~5V (Tegangan distribusi: 12V/20mA) PT100 /0~10K/K, E, T, J, N, R, S, B |
| Sinyal output | 0~20mA /4~20mA (Input sisi aman); Resistensi beban: ≤550Ω 0~5V /1~5V (Input sisi aman); Resistensi beban: ≥330K 0~10V (Input sisi aman); Resistensi beban: ≥500K |
| Keakuratan transmisi | 0.2% |
| Modulus suhu | 50ppm/℃ (Sinyal output adalah arus) |
| Waktu merespon | 5ms untuk mencapai 90% dari nilai akhir (RTD Pt100/resistensi/input termokopel: 1 detik untuk mencapai 90% dari nilai akhir） |
| Sumber daya | 20~35V DC |
| Suhu kerja | -20℃～+60℃ |
| Mode tetap | Pemasangan rel |
| Kekuatan dielektrik | Aman Secara Intrinsik dan Tidak Aman Secara Intrinsik≥2500V AC; Sumber daya and Tidak Aman Secara Intrinsik≥500V AC Catatan：Aman Secara Intrinsik adalah input, Tidak Aman Secara Intrinsik adalah output |
