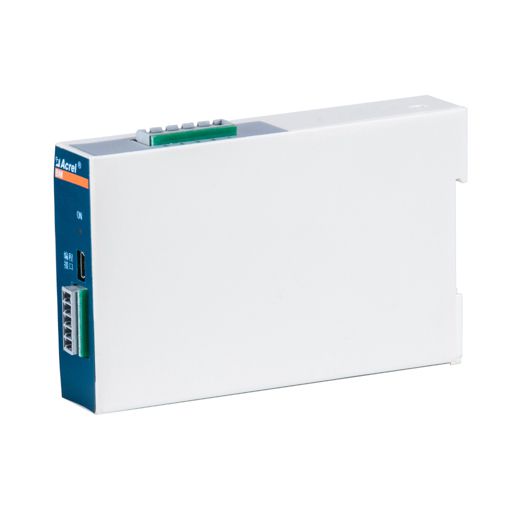

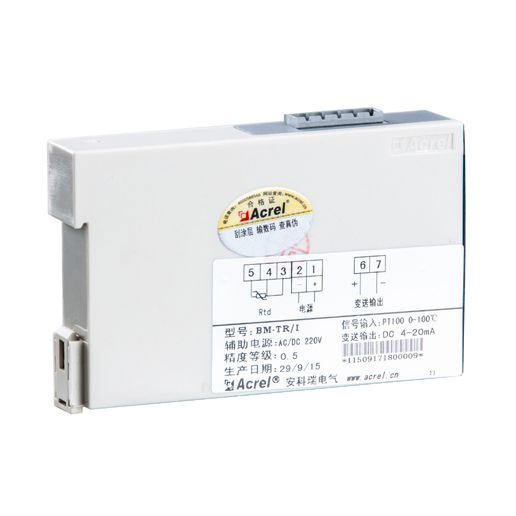

Isolator Sinyal Analog

Isolator sinyal analog menyediakan isolasi untuk saluran tunggal arus DC masuk atau sinyal tegangan, dan mengonversinya menjadi dua output analog terisolasi. Isolator ini dapat bekerja sama dengan transduser untuk menghasilkan saluran sinyal untuk peralatan pemrograman maupun saluran sinyal lainnya yang terhubung dengan indikator sinyal lapangan. Dengan saluran tunggal dari sinyal masuk, isolator sinyal analog dapat menurunkan tegangan menjadi konstan, hingga mencapai 3.5 V, tanpa terpengaruh oleh hambatan. Tegangan terisolasi optocoupler (saklar listrik otomatis) dapat mencapai 2kV.

Umpan balik formulir
Spesifikasi
Parameter teknis Index
Input Kapasitas Arus: 4-20mA, 0-1mA, 0-20mA
Tegangan: DC 0-75mV, 0-5V, 0-10V, 0-300V
Impedansi Variabel, penurunan tegangan mencapai 3.5V
Overload Arus: 100mA atau 1W
Tegangan: 50V pada 0-10V
Output Kapasitas Sirkuit 1: DC 4-20mA; Sirkuit lainnya: DC 4-20mA atau DC 0-5V
Beban/ hambatan Arus: ≤500Ω; Tegangan: ≥1kΩ
Penyesuaian pada titik 0 15%
Penyesuaian pada titik span 15%
Perlindungan Proteksi sirkuit pendek
Sumber daya listrik Nilai nominal dan kapasitas DC 24V (arus bolak-balik DC 18V-36V)
Lainnya Akurasi/ linearitas Max. 0.5% jangkauan penuh
Efek suhu ≤200ppm/℃
Waktu respons ≤400ms
Tegangan isolasi 2kV antara input dan setiap output & antara sumber daya listrik ke output
Suhu pengoperasian/penyimpanan 10℃ ~+55℃/-25 ~+70℃
Metode instalasi Dengan rel panduan TS35
