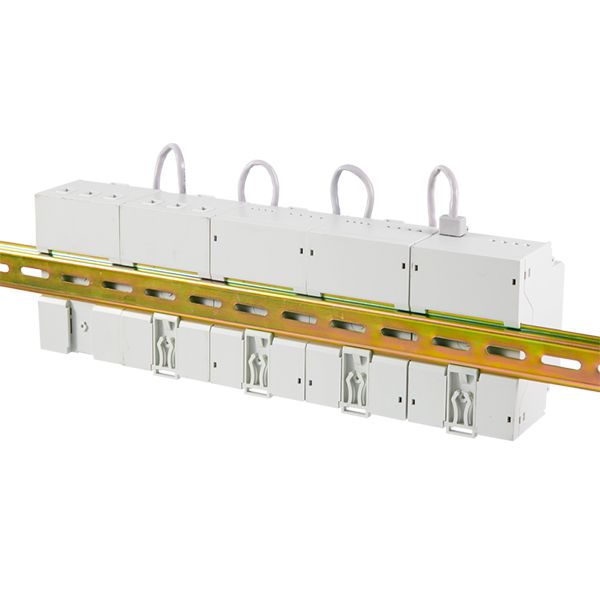

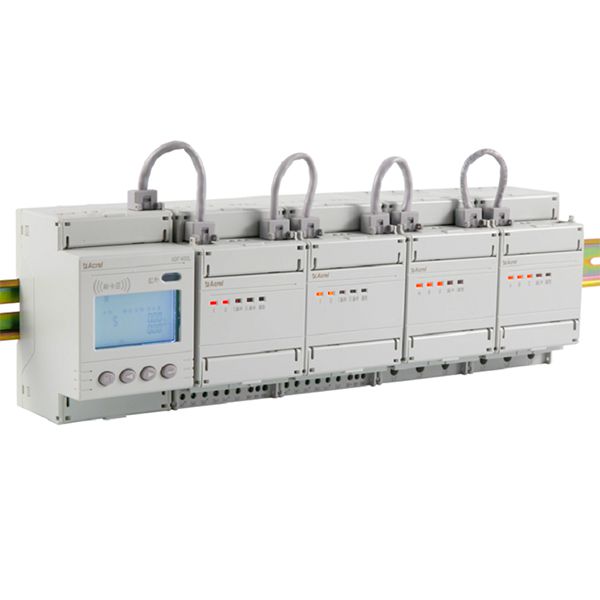

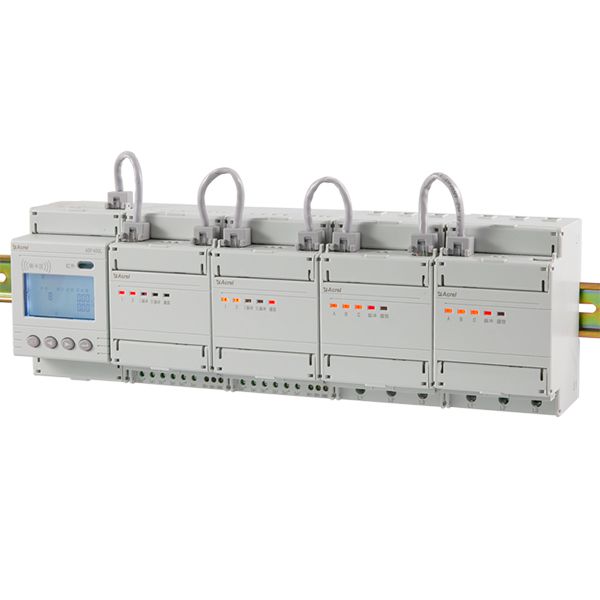

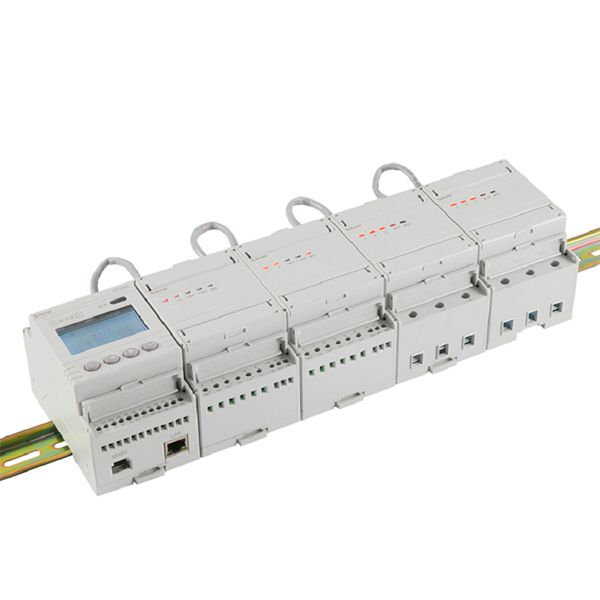

Pengukur Energi Listrik Multi-Pengguna, Seri ADF400L
Pengukur Energi Listrik Multi-Pengguna, Seri ADF400L
Pengukur energi listrik multi-pengguna seri ADF400L dapat mencapai hingga 12 pengukuran akses langsung tiga fase atau 36 fase tunggal atau 12 pengukuran akses induktor timbal balik tiga fase, hibrida akses langsung dan akses induktor timbal balik melalui metode pengukuran kombinasi modul. Rangkaian pengukur energi listrik ini populer di kalangan masyarakat, sekolah, perusahaan, dll karena akurasinya yang tinggi, pemasangan terpusat, manajemen terpusat, fleksibilitas pemasangan yang tinggi, dan non-interferensi.
Spesifikasi
| Model | ADF400L-HSD(Y)- | |
| Daya tambahan | Tegangan | Sumber daya tiga fase 3*220V/380V (untuk sumber daya satu fase, terminal hubung singkat 1, 2, dan 3 pada instrumen) |
| Konsumsi daya | ≤10W | |
| Input tegangan | Nilai tegangan | 3×220/380V, 3×57.7/100V |
| Frekuensi referensi | 50Hz | |
| Input arus | Input arus | 3×1(6)A(akses trafo instrumen), 3*10 (80) (akses langsung) |
| Arus awal | 1‰Ib | |
| Mengukur performa | akurasi pengukuran | 0.5s tingkat |
| Akurasi waktu | ≤0.5s/d | |
| Pulse | Output pulse | Each three-phase metering module has 1 active energy pulse |
| Lebar pulse | 80ms±20ms | |
| Konstan pulse | 3×1(6)A specification 6400 imp/kWh 3×10(80)A specification 400 imp/kWh | |
| Saklar | Modul utama | Modul utama 2DI+2DO, di antaranya, DI adalah input kontak kering |
| Modul penerima (slave) | Modul penerima (slave) akses trafo 4DI+4DO, di antaranya, DI adalah input kontak basah 220V | |
| Komunikasi | Antarmuka Inframerah | komunikasi inframerah |
| Antarmuka RS485 | MODBUS-RTU | |
| Antarmuka Ethernet | Modbus-TCP, TCP/IP | |
| Lingkungan | Temperatur | Suhu Operasional: -20℃~+60℃ Suhu penyimpanan: -30℃~+70℃ |
| Kelembaban | ≤95%RH, tidak ada kondensasi, tidak ada tempat gas korosif | |
| Ketinggian | ≤2000m | |
