Pengukur Energi dengan Rel DIN, ADL400

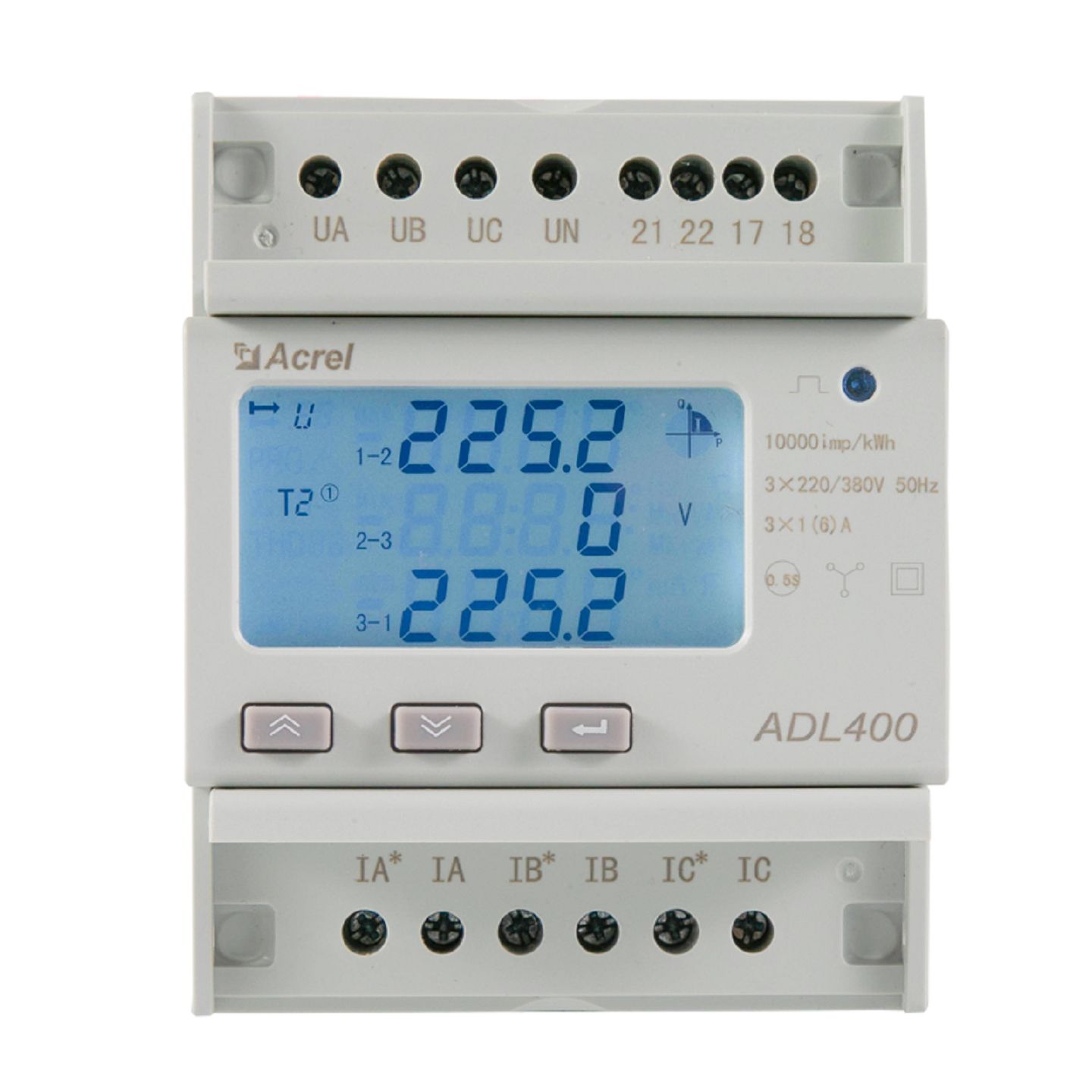

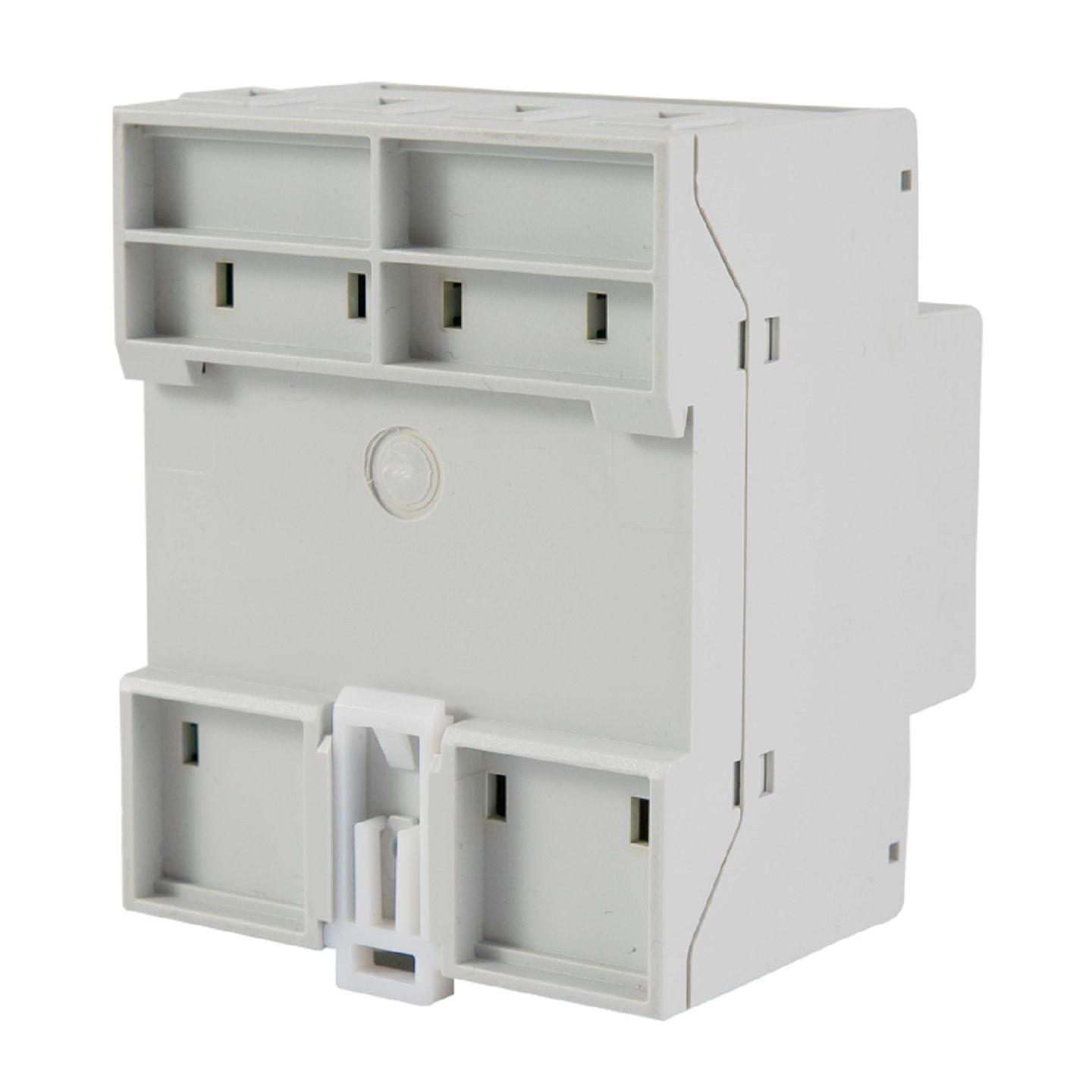

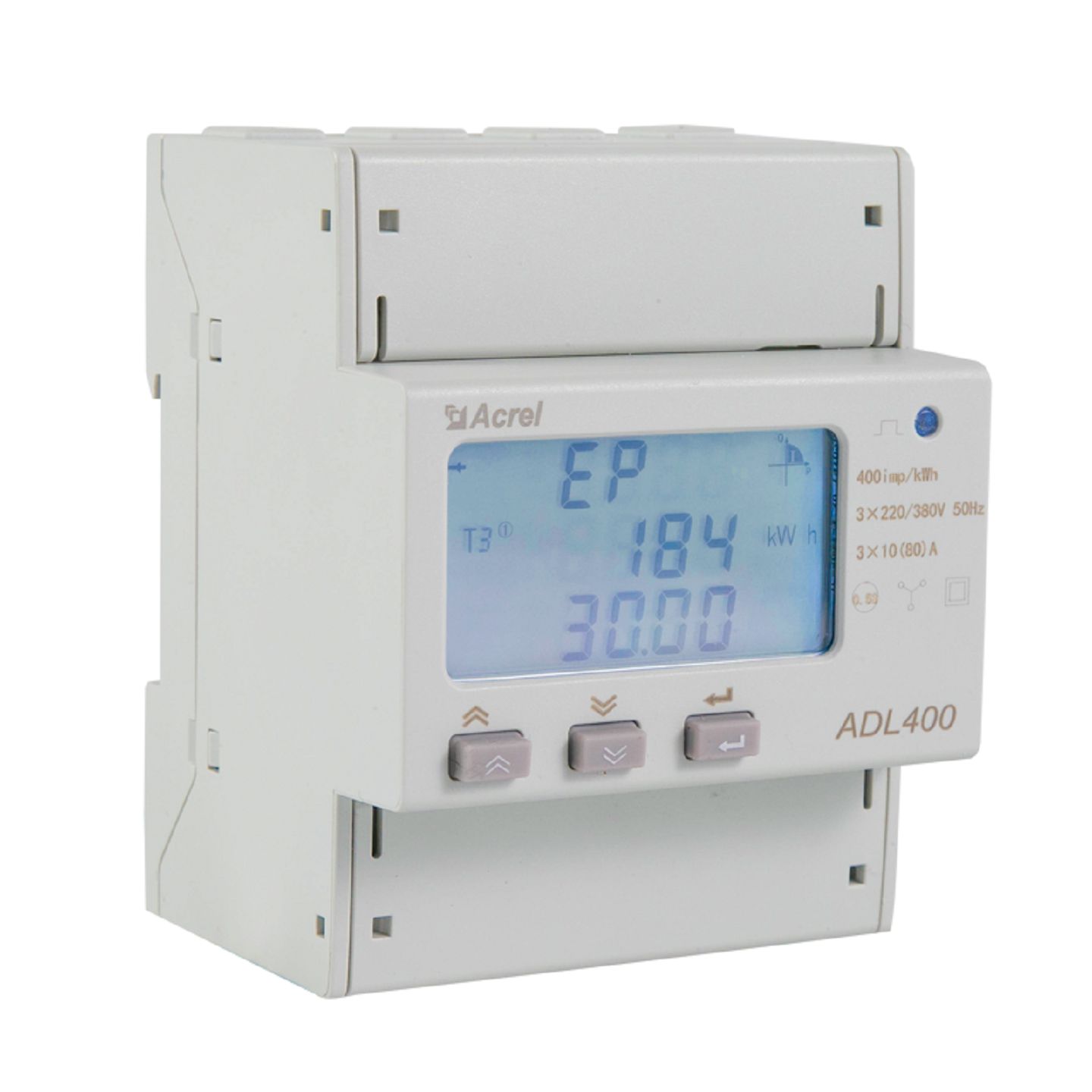

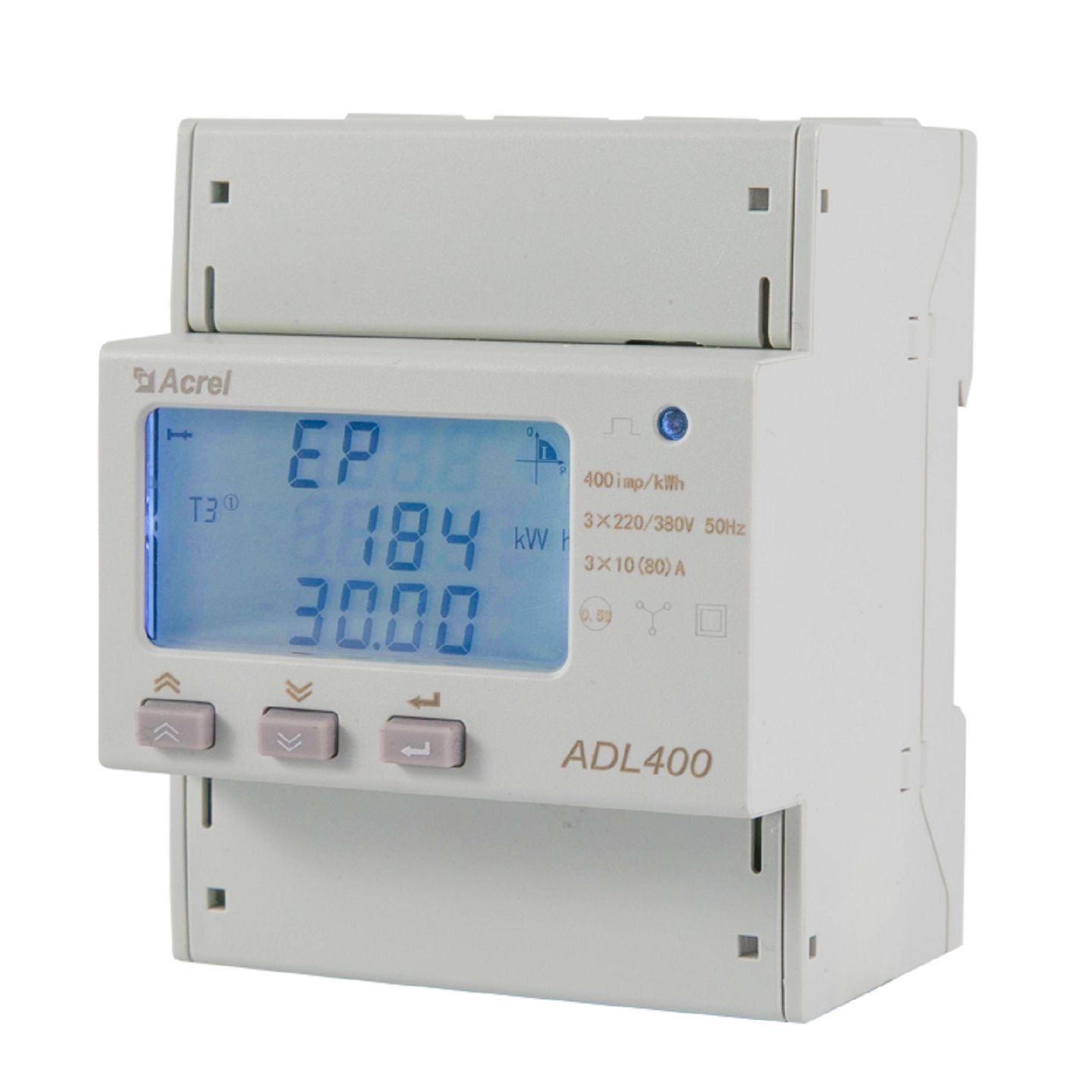

Pengukur energi dengan rel DIN ADL400 dirancang secara khusus untuk menghitung energi listrik yang dipakai dalam sistem sumber daya listrik, untuk keperluan perindustrian dan perusahaan pertambangan.

Umpan balik formulir
Spesifikasi
Spesifikasi
3-fase 3-kawat/3-fase 4-kawat
Tegangan
Tegangan acuan: 3×100V, 3×380V, 3×57.7/100V, 3×220/380V
Konsumsi listrik: < 10VA (fase tunggal) Hambatan:>2MΩ
Akurasi: Error ±0.2%
Arus
Arus masuk: 3×1(6)A, 3×10(80)A
Konsumsi listrik: < 1VA (arus normal dengan saluran tunggal) Akurasi: Error ±0.2%
Daya
Daya aktif, daya reaktif dan daya semu, error ±0.5℅
Frekuensi daya
45～65Hz, error ±0.2%
Pengukuran
Energi listrik kWh: kWh aktif (Kelas 0.5 detik), kWh reaktif (Kelas 2 detik)
Waktu: ≤0.5s/d
Sinyal digital
Output pulsa energi: 1 saluran output optocoupler aktif
Pulsa
Lebar pulsa: 80±20ms
Kedipan konstan: 400imp/kWh,10000imp/kWh (sesuai dengan arus utama)
Komunikasi
Interface dan protokol: interface RS485, protokol Modbus RTU, protokol DL/T645
Rentang alamat komunikasi: Modbus RTU: 1~ 247;
Nilai Baud: 1200bps~19200bps
Lingkungan kerja
Suhu kerja: -25℃~+55℃
Kelembaban relatif: ≤95℅ (tidak ada kondensasi)
Unduh PDF

Pengukur pintar ini memiliki fitur berukuran kecil, akurasi tinggi, dan pemasangan mudah. Fungsinya meliputi pengukuran seluruh besaran listrik, perhitungan dan manajemen energi listrik, penyimpanan berbagai data selama 48 bulan, dan pengukuran dari total harmonik dan sub-harmonik (2-31 kali). Ia dilengkapi dengan interface komunikasi RS485 dan dapat dikonfigurasi dengan protokol Modbus RTU. Alat ini memenuhi standar IEC62053-21, yang banyak digunakan dalam berbagai sistem kontrol, sistem SCADA, dan sistem manajemen energi.
