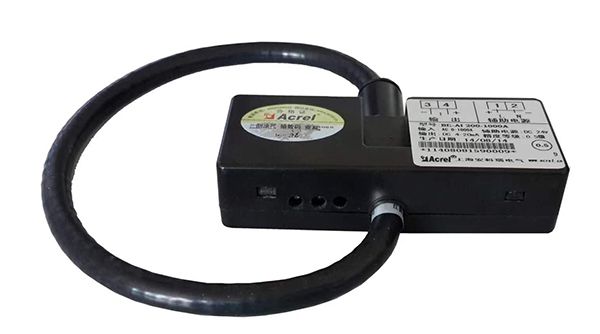

Kumparan Rogowski, Seri BR-90/150
Seri BR dari kumparan Rogowski fleksibel adalah sensor arus fleksibel yang sangat sensitif yang dapat langsung digabungkan dengan perangkat portabel seperti penganalisis daya. Hal ini sangat cocok untuk pemantauan konsumsi energi, pemantauan arus frekuensi tinggi, pengukuran riak DC, dll. Ukuran yang berbeda dapat disesuaikan berdasarkan permintaan.
Spesifikasi
| Barang | ||
| Panjang lingkar kumparan: | 300mm | 500mm |
| Diameter internal | 90mm | 150mm |
| Arus | ≤500kA | |
| Bobot | 100 - 500g | |
| Resistensi kumparan | 50 - 500 Ω | |
| Arus maksimum | 500kA | |
| Persilangan | 12mm | |
| Panjang kabel sinyal | Standar: 2m, dan dapat disesuaikan | |
| Rasio | 200±0.5%mV/kA@50Hz Sensitivitas lainnya dapat disesuaikan... | |
| Transformasi | ±1% | |
| Kesalahan posisi | ≤1mV | |
| Output OA (zero drift) | ≤0.5° | |
| Perbedaan sudut | ±0.2% | |
| Derajat linieritas | 1Hz - 10kHz | |
| Lebar pita | -40℃ - 80℃ | |
| Suhu kerja | -50℃ - 90℃ | |
| Suhu penyimpanan | Karet termoplastik kawat & kabel IEC-60332-1-2 tingkat perlambatan inflamasi | |
| Perlambatan inflamasi | Kumparan 100%, kabel sinyal 100% | |
| Efektivitas perisai | Kumparan: 3000V; kawat sinyal: 300V | |
