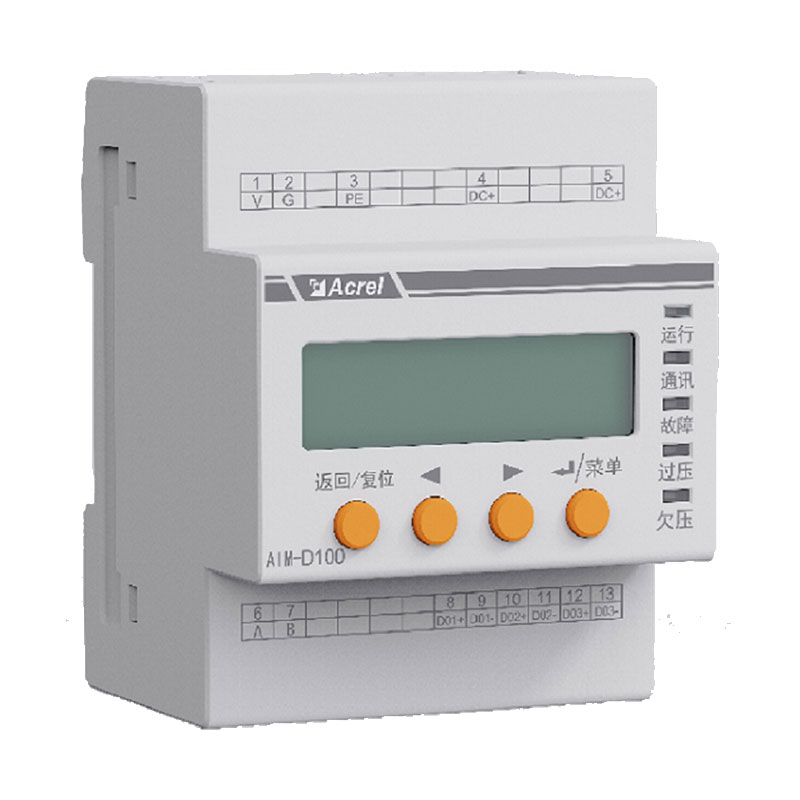

DC Insulation Monitor, AIM-D100
DC Insulation Monitor, AIM-D100

DC Insulation Monitor, AIM-D100

Monitor isolasi DC AIM-D100 utamanya digunakan untuk memantau resistensi isolasi terminal positif dan negatif yang terhubung ke tanah pada sistem DC yang tidak terhubung ke tanah. Ketika resistensi isolasi lebih rendah dari nilai alarm yang telah ditetapkan, maka alarm peringatan dapat dikirimkan. Monitor isolasi DC dapat digunakan pada sistem DC seperti diantaranya sistem pengisian DC EV, sistem surya PV, sistem penyimpanan energi, dan jaringan listrik DC.

Umpan balik formulir
Fungsi
  • Pengukuran waktu real-time dan menampilkan tegangan antara terminal positif dan negatif dalam sistem DC, juga tegangan antara terminal positif dan negatif ke tanah, rentang tegangan pengukurannya adalah 200V ~ 1000V.
  • Memantau fluktuasi tegangan sistem secara real time, serta mengirmkan sinyal alarm dengan tepat waktu ketika tegangan berlebih atau di bawah tegangan.
  • Mengukur resistansi isolasi terminal positif dan negatif yang terhubung ke tanah secara real time dalam sistem DC. Ketika resistansi lebih rendah dari nilai alarm yang ditetapkan, maka sinyal alarm akan dikirim.
  • Waktu respons pemantauan isolasi dapat disesuaikan dari 3 hingga 60 detik.
  • Ada 2 output relai yang dapat disesuaikan untuk mengatur nilai alarm resistansi isolasi, N/C atau N/O opsional.
  • 128*32 layar LCD, indikasi alarm LED.
  • Fungsi pencatatan peristiwa, yang dapat merekam waktu dan jenis kesalahan saat alarm terjadi, sehingga dapat memudahkan operator pemeliharaan untuk menganalisis status pengoperasian sistem dengan tepat waktu.
  • Protokol RS485 Modbus-RTU, dapat memberikan pertukaran data pada sistem.
  • Instalasi rel standar 35mm din
Data teknis
Sumber daya listrik 9~36VDC
Konsumsi daya ≤6W
Tegangan sistem 200~1000VDC
Alarm Tegangan atas Sistem tegangan 110%
Tegangan bawah Sistem tegangan 90%
Monitor isolasi Rentang resistensi 20 kΩ~10MΩ
Rentang alarm 20kΩ~10MΩ, 2 relai dapat diatur
Impedansi DC internal < 1MΩ
Output 2 relai output, N/C atau N/O dapat diatur
Komunikasi RS485 Modbus-RTU protokol
Catatan kesalahan 20 catatan kesalahan
Instalasi Din rail
Lingkungan Lingkungan kerja -15~+55℃
Lingkungan penyimpanan -20~+70℃
Kelembaban relatif < 95%
Ketinggian < 2000m
