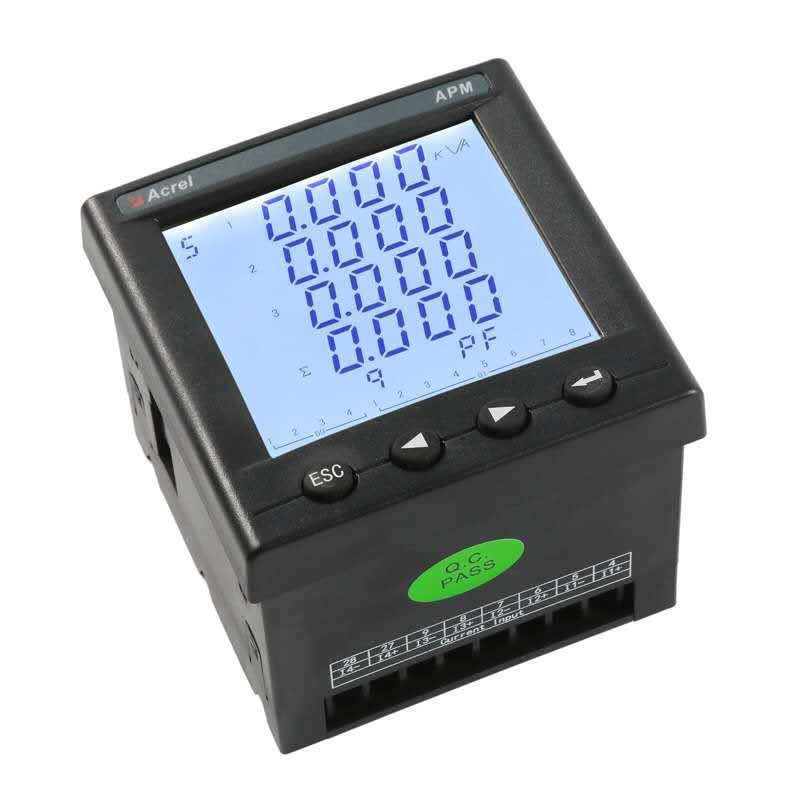

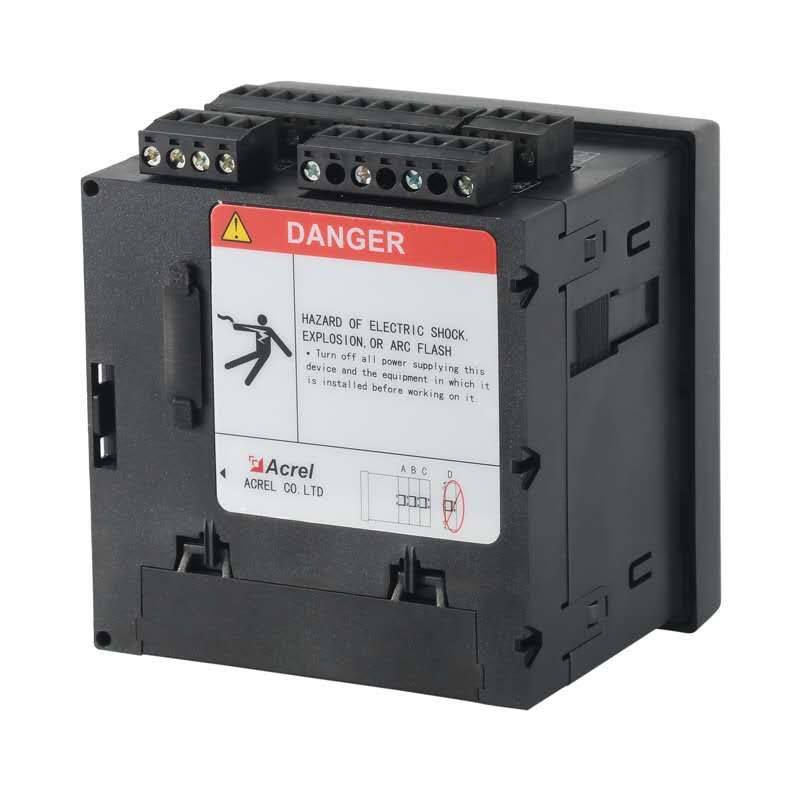

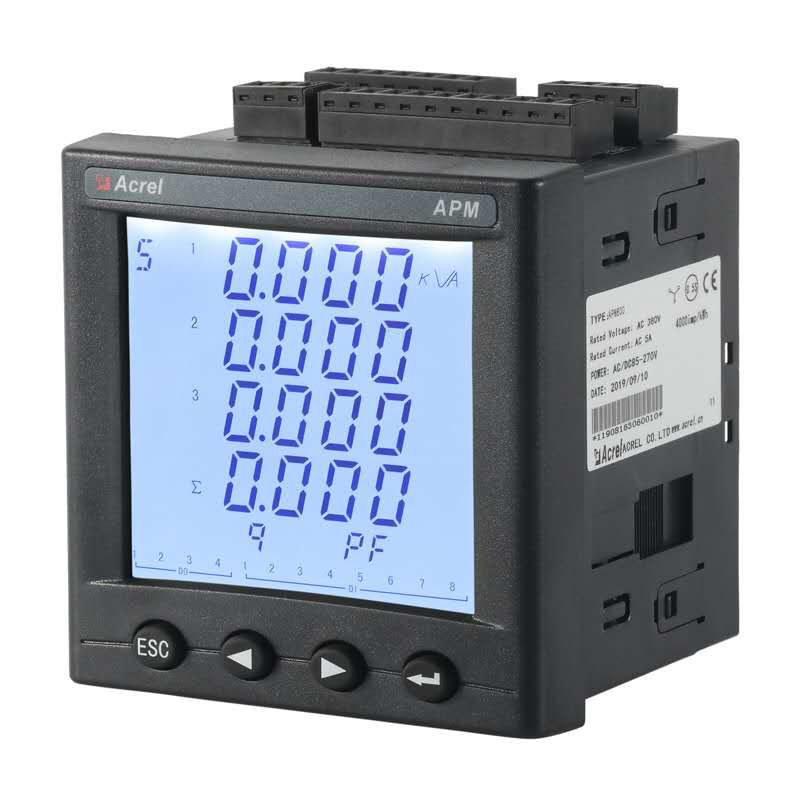

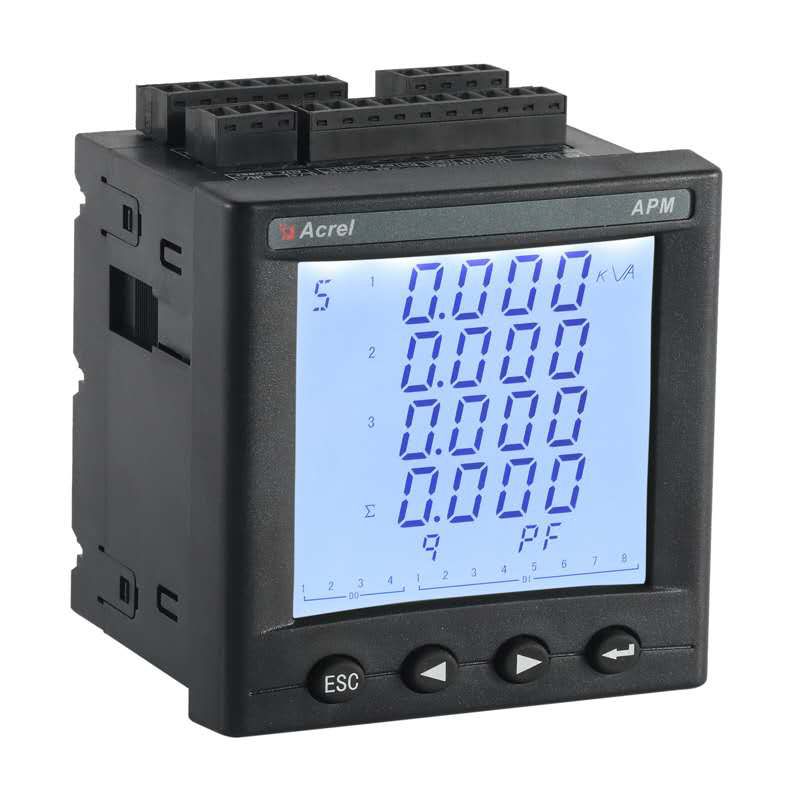

Power Meter Multifungsi, Seri APM

Power meter multifungsi seri APM milik Acrel ini dirancang dengan dasar teknologi canggih terkemuka dan sesuai dengan standar IEC. Alat ini dapat memberikan solusi monitoring yang lengkap untuk kualitas energi dari jaringan transmisi tenaga listrik atau power grid, melalui fungsinya sebagai pengukur besaran listrik, penghitung energi, analisa kualitas daya dan jaringan komunikasi yang terpercaya.

Umpan balik formulir
Spesifikasi
Sinyal
Jaringan listrik: 3-fase 3-kawat, 3-fase 4-kawat, lihat diagram wiring
Frekuensi: 45～65Hz
Tegangan
Nilai kapasitas: AC 100V, 110V, 400V, 690V
Beban lebih: 1.2 kali nilai kapasitas (kontinu); 2 kali nilai kapasitas per 1 detik
Konsumsi listrik: < 0.5VA (per saluran)
Arus
Nilai kapasitas: AC:1A/5A, mendukung 4 mm2 akses saluran;
Beban lebih: 1.2 kali nilai kapasitas (kontinu); 10 kali nilai kapasitas per 1 detik
Konsumsi listrik: < 0.5VA (per saluran);
Akurasi pengukuran
Tegangan, arus, dan daya: kelas 0.5s/ kelas 0.2s (APM800, APM810/APM801)
Daya aktif: kelas 0.5s/ kelas 0.2s (APM800, APM810/APM801)
Daya reaktif: kelas 2
Harmonik: 1% (ke 2~42), 2% (ke 43~63)
Saklar input
Input dengan kontak kering, sumber daya listrik built-in (di dalam)
Saklar output
Tipe sentuhan: kontak terbuka pada bagian utama, kontak berganti pada modul
Kapasitas sentuhan/kontak: AC 250V/3A, DC 30V/3A
Output pulsa energi listrik
Mode output: Pulsa optocoupler dengan kolektor terbuka
Kedipan konstan: 4000(5A), 8000 (1A) imp/kWh
Output analog
Output DC 0mA～20mA, 4mA～20mA, 0V～5V, 1V～5V, Akurasi kelas 0.5%, hambatan listrik ≤ 500Ω
Input analog
Input DC 0mA～20mA, 4mA～20mA, 0V～5V, 1V～5V, Akurasi kelas 0.5%
Kartu penyimpanan
Kapasitas standar: 4G, kartu TF dengan kapasitas hingga 32G
Komunikasi
Interface RS485 / protokol Modbus-RTU dan protokol DLT645
Interface Profibus-DP / protokol Profibus-DP
Interface RJ45 (Ethernet) / Modbus-TCP, http, DHCP dan protokol lainnya
Sumber daya listrik
Rentang kerja: AC/DC 85V～265V atau AC/DC 115～415V(P2)
Konsumsi listrik: pemakaian listrik bagian utama ≤ 15VA
Toleransi gelombang elektromagnetik
Memenuhi standar IEC 61000 (Level 4)
Level proteksi
Panel tampilan IP52
Lingkungan
Suhu pengoperasian: -20 °C ~ +65 °C
Suhu penyimpanan: -20°C～+70°C
Kelembaban relatif: ≤95% tanpa kondensasi
Ketinggian: ≤2500m
Unduh PDF

Desain modularnya membuat power meter ini kompatibel dengan modul input/ output digital eksternal, modul input/output analog, kartu memori Micro SD/TF, modul pencatatan runtutan kejadian (SOE), modul jaringan komunikasi, modul pengukuran suhu dan kelembaban, yang dapat menghitung pemakaian energi listrik dalam sirkuit dan memantau status saklar. Interface Ethernet dan RS485 membuat pertukaran data lebih cepat dan terpercaya, meniadakan kebutuhan akan alat pertukaran data. Interface PROFIBUS-DP meningkatkan kecepatan transmisi data dan fungsi jaringan.
