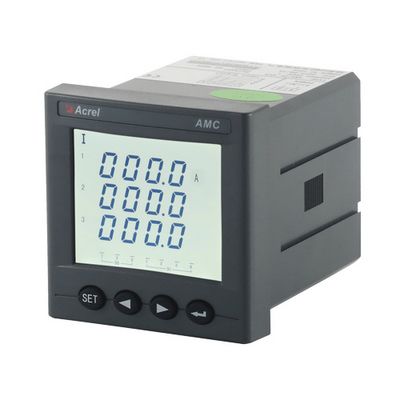

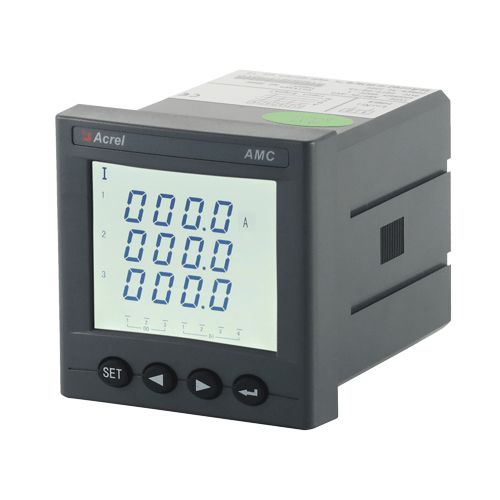

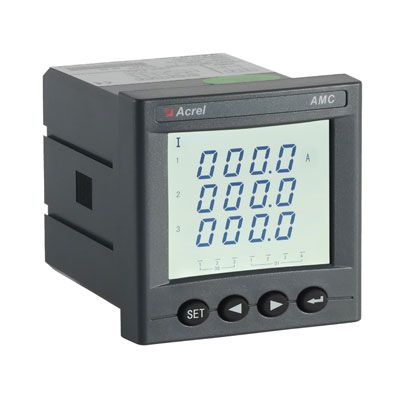

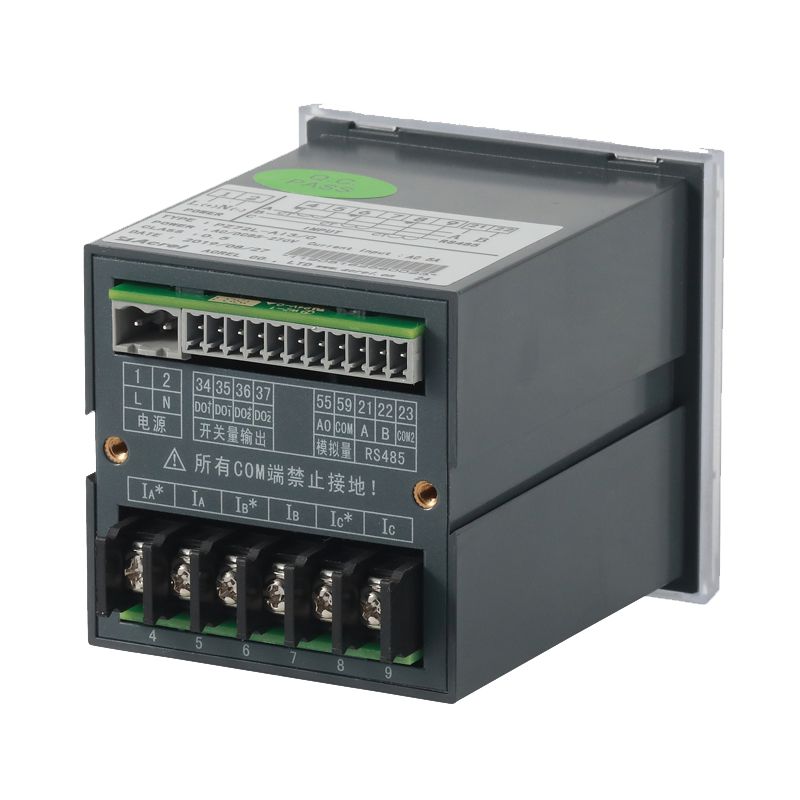

Pengukur Daya Digital, AMC
Pengukur Daya Digital, AMC
Pengukur Daya Digital, AMCPengukur Daya Digital, AMCPengukur Daya Digital, AMC

Pengukur Daya Digital, AMC

Pengukur daya atau power meter digital seri AMS menggunakan teknologi sampling AC, sehingga mampu mengukur arus dan tegangan dalam jaringan 3 fase secara langsung. Alat tambahan pada tampilan yang sudah ada ini dapat dihubungkan dengan perlengkapan kontrol untuk pemantauan dalam kawasan industri dan aplikasi untuk pengawasan.

Umpan balik formulir
Spesifikasi
Kumpulan input
3-fase-3-kawat, 3-fase-4-kawat
Frekuensi input
45-65HZ
Tegangan masuk
Kapasitas: AC:100V/400V
Beban lebih: 1.2 kali kapasitas (kontinu); 2 kali kapasitas untuk 1 detik
Konsumsi listrik: < 0.2VA
Arus masuk
Kapasitas: AC:1A/5A
Beban lebih: 1.2 kali kapasitas (kontinu); 10 kali kapasitas untuk 1 detik
Konsumsi listrik: < 0.2VA
Energi listrik output
Mode output mode: 2 saluran pulsa optocoupler terbuka
Kedipan konstan: 10000, 40000, 160000 imp/kWh
RS485port, protokol Modbus RTU
Tampilan
Tampilan LED atau LCD, set perbanyak daya, alarm, indikasi peralihan yang disesuaikan; untuk 1 saluran analog, tampilan dengan pengaturan yang dapat diprogram
Input peralihan
2 saluran atau 4 saluran dengan mode input kontak kering pasif
Ouput peralihan
Mode output: 2 saluran relay, Tidak ada output kontak
Kapasitas sentuhan- 1A/30VDC 1A/250VAC
Output analog
Mode output: 1, 2 atau 4 saluran output, 0 - 20mA, 4 - 20mA dapat diprogram
Kapasitas beban < 500Q
Kelas akurasi
Frekuensi 0.05Hz, energi listrik reaktif kelas 1, lainnya kelas 0.5
Sumber daya listrik
DC100〜350V; AV 85〜265V; (menggunakan diagram wiring sebagai standar instalasi)
Konsumsi listrik < 5VA
Keamanan
Perlengkapan penahan tegangan= sumber daya listrik, sirkuit input tegangan: 2kVAC; sumber daya listrik, sirkuit arus 2.5kV/1 menit (RMS) Ketahanan insolasi - input, output berakhir pada perumahan >100MQ

Pengukur daya digital ini memiliki interface komunikasi RS485 dengan protokol Modbus RTU, yang dapat mengonversi sinyal listrik menjadi output analog. Output relay saluran tunggal, input digital 4 saluran (atau 2 saluran) dan output digital 2 saluran bisa didapatkan. Sesuai dengan kebutuhan aplikasi setiap individu, rasio transformasi, alarm, komunikasi, dll., dapat diatur dan dikontrol melalui kunci fungsi pada panel depan.

Unduh PDF
