Pelindung Motor dengan sistem Pintar, ARD3M

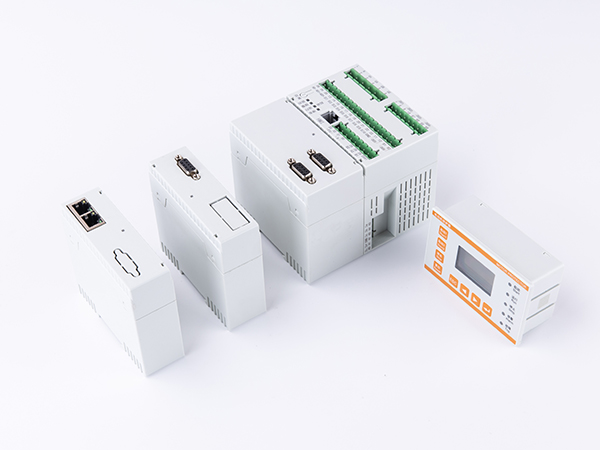

Pelingdung motor dengan sistem pintar tipe ARD3M sangat cocok untuk rangkaian motor bertegangan rendah dengan tegangan ukur mencapai 660V dan terintegrasi dengan perlindungan, pengukuran, pengontrolan, komunikasi, pengoperasian, dan perawatan. Pelindung ini memiliki fungsi perlindungan yang sangat sempurna yang dapat menjamin pengoperasian yang aman pada motor, dan diiringi dengan fungsi pemprograman yang logis, sehingga dapat memenuhi berbagai macam metode kontrol. Berbagai modul komunikasi juga dapat dipilih untuk dapat memenuhi kebutuhan komunikasi pada berbagai bidang.

Umpan balik formulir
Standar Implementasi Produk:
  • GB 14048.4-2020 Switchgear tegangan rendah dan kontrol gear
  • Part 4-1: Kontaktor dan starter motor
  • Kontaktor elektromekanis dan starter motor (termasuk pelindung motor)
  • JBT 10736-2007 Pelindung motor tegangan rendah
Fitur
  • Jenis daya tambahan adalah opsional. Modul daya AC220V mendukung rentang daya AC85-265V/DC100-300V dan modul daya AC380V mendukung rentang daya AC/DC100-415V.
  • Dilengkapi dengan pengukuran parameter daya fundamental dan gelombang penuh (U, I, P, Q, S, PF, F, EP, EQ), tingkat ketidakseimbangan tegangan dan arus, urutan fasa positif tegangan dan arus, urutan fasa negatif, komponen urutan fasa nol, tiga-tahap tegangan sudut fasa, arus sisa, tegangan dan arus 2-63 pengukuran sub-harmonik, laju inklusi sub-harmonik dan laju distorsi harmonik total.
  • Fungsi perlindungan termasuk diantaranya waktu mundur kelebihan muat, waktu tetap kelebihan muat, pentanahan listrik, batas waktu mulai, kebocoran, kurang muatan, penguncian rotor, perusakan, rangkaian pendek, fasa, kelebihan aliran, ketidak seimbangan (arus, tegangan, daya, kurang daya, kelebihan tegangan, kurang tegangan, urutan fasa, suhu, waktu, kesalahan eksternal, nomor awal tE, waktu penggunaan, alarm, alarm kesalahan)
  • 10 saluran input DI yang dapat diprogram, penggunaan default catu daya DC24V, atau dapat memilih kontak basah aktif eksternal (lihat tabel pilihan).
  • 6 saluran DO output yang dapat diprogramkan sehingga dapat memenuhi kriteria pemulai (start) langsung, pemulai (start) Y- △, trafo otomatis starting dan mode pemulai (starting) lainnya, dapat melalui bus komunikasi untuk mencapai stasiun master ke remote control motor "start/stop".
  • Fungsi anti-getar pilihan: membantu melakukan restart dengan segera jika terjadi getaran daya dan kehilangan tegangan.
  • Standardnya adalah 2 saluran komunikasi MODBUS_RTU, dan modul komunikasi PROFIBUS DPV1, Ethernet dan Profinet tersedia sebagai pilihan.
  • 2 saluran antarmuka keluaran analog DC4-20mA sebagai pilihan yang terhubung dengan sistem DCS sehingga dapat menghasilkan pemantauan peralatan lapangan.
  • Dengan catatan kesalahan, catatan mulai, catatan berhenti, catatan perpindahan DI, catatan restart dan catatan lain dari berbagai kegiatan, maka Anda dapat melihat sejumlah informasi pengoperasian dan perawatan motor, serta dapat merekam catatan operasi motor selama 1-5 jam pada waktu yang bersamaan.
  • Tampilan antar muka dilengkapi dengan LCD Cina atau Inggris.
  • Dilengkapi dengan ekspor rekaman gelombang dan data rekaman peristiwa pada USB flash disk, dan dapat membuka ekspor file rekaman peristiwa dengan EXCEL.
  • Fungsi WIFI dapat ditambahkan ketika LCD berwarna dipilih, dan data pelindung motor yang relevan dapat dilihat dan diatur dengan menghubungkan WIFI melalui ponsel atau komputer.
Spesifikasi
Parameter Teknis Indikator Teknis
Pelindung catu daya tambahan Mendukung dua modul daya, modul daya AC 220V (AC85-265V/DC100-300V) default, modul daya AC 380V (AC/DC 100-415V) opsional
Nilai tegangan kerja motor AC220V / 380V / 660V, 50Hz / 60Hz

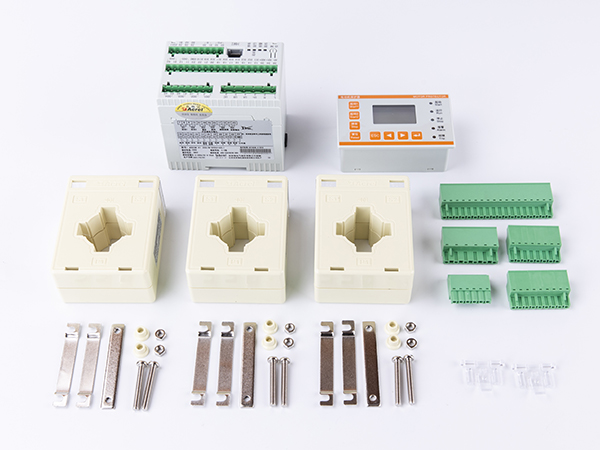

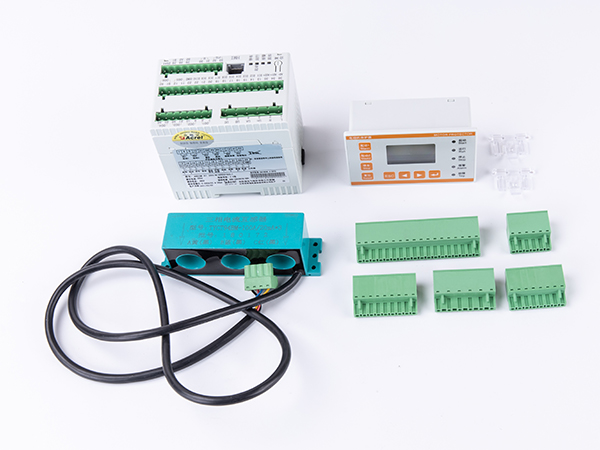

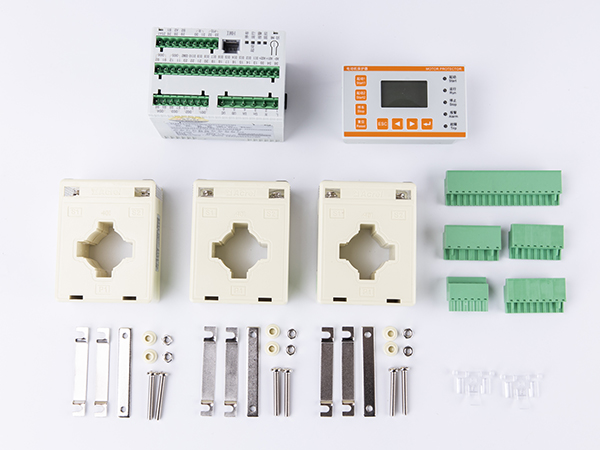

Nilai arus pengoperasian motor 1 (0.1A-5000A) Arus trafo eksternal
5 (0.1A-5000A)
25 (6.3A-25A)
100 (25A-100A)
250 (63A-250A)
800 (250A-800A)
Kapasitas relai output Beban impedansi AC250V, 10A
Pengaturan input 10 saluran relai kering pasif (DC110V aktif ,DC220V, AC220V input dapat menjadi pilihan)
Komunikasi Standar tersedia 2 saluran komunikasi MODBUS RTU
Pilihan (hanya satu yang dapat dipilih) 1-2 saluran komunikasi PROFIBUS DPV1, 1 saluran komunikasi PROFINET, Komunikasi Ethernet (MODBUS TCP)
Lingkungan Suhu kerja -10°C〜5 5°C
Suhu penyimpanan -25°C〜70°C
Kelembaban relatif W95 % Tidak ada kondensasi, tidak ada gas korosif
Ketinggian < 2000m
Level polusi Kelas 3
Tingkat proteksi Bagian utama IP20, modul tampilan terpisah IP54 (dipasang di rak)
Kategori pemasangan Level III

Analisis Kompetitif
Perusahaan Acrel Schneider Siemens ABB
Tipe ARD2M ARD3M Tesys T Simocode pro V UMC100
Pengukuran Kapasitas panas, arus √ √ √ √ √
Tegangan, daya aktif, energi aktif, frekuensi √ √ √ √ √
Daya reaktif, energi reaktif √ √ √ × ×
Harmonisasi 2-21th 2-63th × × Total harmonisasi
Kebocoran arus/ pentanahan arus √ √ √ √ √
Urutan fasa positif, urutan fasa negatif, urutan fasa nol tegangan dan arus √ √ × × √
PTC/NTC √ √ √ √ √
PT100 pengukuran suhu √ × × √ Modul eksternal 6 jalur
4-20ma input × × × Modul eksternal 2 jalur Modul eksternal 6 jalur
Proteksi Perlindungan arus konvensional seperti kelebihan berat waktu mundur √ √ √ √ √
Kelebihan tegangan/ tindakan cepat √ √ × × √
tE √ √ × × √
Perlindungan Tegangan Dependent √ √ √ √ √
Kebocoran arus √ √ √ √ √
Proteksi suhu √ √ √ √ √
Pemantauan isolasi × √ √ × ×
Nomor awal √ √ √ √ √
Pencatatan kegiatan Catatan kesalahan 8 8 × √ 16
Catatan mulai/berhenti 8 8 × ×
Catatan restart 8 8 × ×
Catatan perpindahan 8 8 × ×
Pencatat kesalahan × 49 × ×
Catatan power-on/power-off 8 8 × ×
Catatan pemakaian × 5 jam × ×
Pengontrolan DI 8 10 6(10) 4(12) 6(14)
DO 5 6 4 3(7) 4(9)
Kontrol start √ √ √ √ √
Restart saat kehilangan tegangan √ √ × × ×
4-20mA output 1 2 × 1 1
Pemrograman grafis × × √ √ √
Komunikasi Modbus-rtu 2 2 1 × 1
Profibus-dp 1 2 1 √ 1
Profinet × 1(2 lubang) × √2 lubang 1 (2 lubang)
ModbusTCP × 1(2 ports） 1 × 1 (2 ports)
Ethernet/IP × × × × 1
Devicenet × × 1 (2 lubang) × 1 (2 lubang)
Profisafe × × × √ ×
Can × × 1 × 1
Wifi × 1 × × ×
Khusus Tampilah LCD 2.4 inci × × ×
Protokol khusus √ √ × √ ×
Trafo urutan fasa nol 30A × × × √ ×
Trafo bawaan 100A × 100A × 63A
USB antar muka × √ × × √
